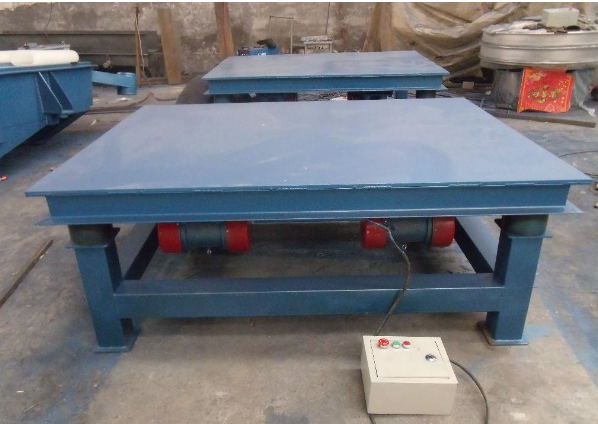

河南銳能機械(xie)設備(bei)有(you)限公(gong)司(si)之力控振動平臺的結構分(fen)析
發布：buzhidao123.瀏覽：2188次(ci)
根據(ju)振(zhen)動(dong)平(ping)臺(tai)設計(ji)預設計(ji)要求，永磁體轉(zhuan)子(zi)在工作(zuo)過程中受到的(de)**大(da)電磁力扭(niu)矩為400Nm，振(zhen)動(dong)平(ping)臺(tai)豎直方向(xiang)上**大(da)輸出力約為8KN，現基于有限元計(ji)算軟件(jian)(jian)ANSYS對永磁體轉(zhuan)子(zi)和振(zhen)動(dong)平(ping)臺(tai)中一些關鍵(jian)的(de)承力件(jian)(jian)進行結(jie)構強度(du)校核和結(jie)
構分析。
強度理論：
**強度(du)理論**大應(ying)(ying)力(li)理論是(shi)關(guan)于材(cai)料在復雜(za)應(ying)(ying)力(li)下的強度(du)理論。認為**大拉(la)應(ying)(ying)力(li)或**大壓應(ying)(ying)力(li)是(shi)決定材(cai)料強度(du)的準則。它(ta)能較好地解釋脆(cui)性(xing)材(cai)料拉(la)伸時沿橫(heng)截面斷裂
第(di)二強度理論(lun)：
第二強(qiang)度理論即(ji)為(wei)**大(da)應(ying)變理論。它(ta)認(ren)為(wei)當材(cai)料的**大(da)應(ying)變等于單向拉伸屈服(fu)應(ying)變時(shi)發生破壞。
第三強(qiang)度理論
**大剪(jian)(jian)應力準(zhun)則，只(zhi)要材料(liao)的(de)**大剪(jian)(jian)應力達到簡單拉伸屈(qu)服剪(jian)(jian)應力時，材料(liao)就屈(qu)服。
第(di)四強(qiang)度理論(lun)
即(ji)形狀(zhuang)改變(bian)比能理論，只(zhi)要(yao)材料的形狀(zhuang)比能達到拉伸(shen)屈(qu)(qu)服時的形狀(zhuang)比能，材料就屈(qu)(qu)服。
在(zai)ANSYS有限元分(fen)析軟(ruan)件中，Von mises stress是一種(zhong)等(deng)效應力(li)，它(ta)用應力(li)等(deng)值線來表示(shi)模(mo)型(xing)內部(bu)的(de)應力(li)分(fen)布情況，它(ta)可以清晰描述出一種(zhong)結果在(zai)整(zheng)個模(mo)型(xing)的(de)變化，從而能快速地確定模(mo)型(xing)中的(de)危險區域。Von mises stress遵循材料力(li)學(xue)第(di)
四強度理論(lun)。
振(zhen)動(dong)平(ping)臺(tai)的驅動(dong)核心部件(jian)是電磁(ci)一機械禍合的永(yong)(yong)磁(ci)體(ti)，其制造材(cai)(cai)料(liao)為(wei)(wei)稀土永(yong)(yong)磁(ci)材(cai)(cai)料(liao)NdFeB。燒結錢(qian)鐵硼(peng)材(cai)(cai)料(liao)的抗拉強(qiang)度和抗彎強(qiang)度均(jun)較低(di)，沖抵(di)韌度和斷裂韌性(xing)也很(hen)低(di)，但抗壓強(qiang)度高，屬于脆性(xing)材(cai)(cai)料(liao)。對于脆性(xing)材(cai)(cai)料(liao)一般(ban)采用**強(qiang)度理論作為(wei)(wei)材(cai)(cai)料(liao)破(po)壞(huai)判據(ju)，而對于鋼、鋁、銅采用第四強(qiang)度理論作為(wei)(wei)材(cai)(cai)料(liao)破(po)壞(huai)判據(ju)。 根(gen)據(ju)振(zhen)動(dong)平(ping)臺(tai)設(she)計預設(she)計要求，永(yong)(yong)磁(ci)體(ti)轉(zhuan)子在工作過程中受到(dao)的**大電磁(ci)力(li)扭矩(ju)為(wei)(wei)400Nm，振(zhen)動(dong)平(ping)臺(tai)豎直方向上(shang)**大輸出力(li)約為(wei)(wei)8KN，現基于有(you)限元計算軟件ANSYS對永磁體轉子(zi)和(he)振動(dong)平(ping)臺(tai)中一些關(guan)鍵的承力件進行結構(gou)強度校(xiao)核和(he)結構(gou)分析。
